Ручная граната РГД

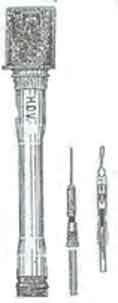

Ручная граната РГД-33,системы Дьяконова, обр.1933 г.
РГД-33	Применялись на всех фронтах и встречаются повсеместно. При использовании оборонительного чехла (рубашки) - граната оборонительная, без рубашки -- наступательная. Выпускались различными заводами, мастерскими и т.д. Эти экземпляры могли иметь отклонения по форме и размерам. Во время обороны Севастополя в городе производились гранаты, поверх заряда которых вместо ленты с осколочной нарезкой наматывалась стальная проволока. Вес без рубашки-500 г ;с рубашкой-750 г; заряд-125 г; время горения замедлителя-3,5-4,5 сек. Опасное расстояние: с оборонительным чехлом-100м; без оборонительного чехла-25 м. Снаряжались литым и прессованным тротилом, в годы ВОВ снаряжались различными суррогатами. В случае если рукоять оттянута назад, граната находится на боевом взводе. РГД-33-пожалуй самая распространенная советская граната периода войны. Многим поисковикам приходилось с нею сталкиваться в работе. Встречаются РГД-33 в самых неожиданных местах. Полусгнившие, с отвалившимися рукоятками и разложившимся тротилом при останках солдат, уложенные в рядок. На боевом взводе на брустверах окопов. Уже брошенные, но по каким-то причинам не взорвавшиеся, обороненные в бою и складированные в блиндажах. Обилие этих гранат частенько притупляет бдительность, а РГД-33 опасна, как и любой другой взрывоопасный предмет.
Ручная граната Ф-1(оборонительная)
Ф-1	Наиболее широко известна. Ее устройство изучают даже в школе. Изобретена в начале века конструктором Лемоном, вероятно, поэтому получила неофициальное название «лимонка», а вовсе не из-за лимонообразной, яйцевидной формы. Граната Ф-1 состоит на вооружении до сих пор во многих странах мира, но с запалами разных конструкций. В годы войны, от начала и до конца ее, была на вооружении РККА, финской и польской армий. У немцев подобной гранаты на вооружении не было, использовались трофейные. Граната оборонительная, радиус разлета наиболее крупных осколков до 200 м. Метание ее производится из окопов и укрытий. Корпус гранаты чугунный, поверхность его надрезана поперечными и продольными бороздами для улучшения дробления. Вес снаряженной гранаты 600-750 г. Такой разброс весовых данных объясняется различной формой и размерами корпусов гранаты. Боевой заряд постоянного веса 50 г чешуйчатый, литой или прессованный в корпус тротил. Применение более мощного взрывчатого вещества повлекло бы за собой превращение чугунного корпуса гранаты в пыль, а не в осколки при разрыве. Длина-124 мм; диаметр-65 мм; время горения замедлителя запала: Ковешникова-3,5-4,5 сек.; УЗРГ-3,2-4,2 сек. В довоенное время и в начальный период войны граната комплектовалась запалом системы Ковешникова, впоследствии замененный на более простой и технологичный запал УЗРГ. Прежде всего, следует обратить внимание на наличие и состояние предохранительной чеки. Гранаты военного выпуска иногда снаряжались суррогатными ВВ, обладающими иногда непредсказуемыми свойствами. Под Ленинградом встречаются гранаты снаряженные дымным порохом. Частенько поисковики на северо-западе находят так называемые «блокадные гранаты» - в качестве корпусов которых использовались некондиционные корпуса 50 мм минометных мин. По боевым свойствам -- весу заряда, радиусу убойного действия они соответствуют Ф-1.
Ручная осколочная наступательная граната РГ-42 обр.1942 г.
РГ-42	Наступательная, дистанционного действия. Была разработана и принята на вооружение в 1942 г. В Советской Армии состояла на вооружении до 80-х годов. Чрезвычайно проста по устройству и технологична. Освоить ее производство могла любая мастерская, имеющая штамповочное оборудование и точечную сварку, применялись на всех фронтах ВОВ. Радиус разлета осколков до 100 м. Вес гранаты 400-420 г. Использовались запалы системы Ковешникова и УЗРГ. Запальное гнездо каждой гранаты закрывалось резьбовой пластмассовой пробкой или стальным колпачком. Запалы ввинчивались в гранаты лишь в момент подготовки к бою. Внешне граната напоминает консервную банку. Внутри корпуса помещались разрывной заряд и свернутая в 3-4 витка (как в РГД-33) металлическая насеченная на квадратики стальная лента, для увеличения числа осколков. Разрывной заряд -- литой или прессованный тротил.
Ручная противотанковая граната РПГ-40 обр.1940 г.
РПГ-40	Предназначалась для борьбы с легкими и средними танками, имеющими броню до 20 мм и другим целям. Серийное производство началось лишь с начала войны. Вес РПГ-40 -- 1200 г, вес разрывного заряда 760 г. Граната состоит из жестяного корпуса, в котором помещается разрывной заряд -- литой или прессованный тротил, сверху крышка как у РГД-33 ,под которую вставлялся запал, внешне тоже очень похожий на запал РГД-33,но мгновенного действия. Корпус при заряжании навинчивался на рукоятку, в которой размещался ударный и предохранительный механизмы. Воспламенение запала и взрыв гранаты происходит мгновенно при ударе гранаты о препятствие. Метание гранаты производились из-за укрытия, так как радиус ее разрушительного действия 20 м. а забросить ее на большое расстояние проблематично. При ударе о препятствие механизм гранаты срабатывает независимо от того, каким местом граната ударилась, граната взрывается. Усилие срабатывания весьма незначительно, достаточно просто уронить гранату на землю. В боевой обстановке снаряжать гранаты запалами разрешалось лишь непосредственно перед метанием. Отказы в действии происходили из-за загрязнения, промерзания и деформации находившегося в рукоятке ударного механизма. Возможны отказы от неисправного запала. РПГ-40 встречается во всех районах боевых действий, особенно в начальный период войны. Обнаруженная при поиске --опасная находка.
Ручная противотанковая граната РПГ-43 обр.1943 г.
	Появилась на фронтах с середины 1943 г. Предназначалась исключительно для борьбы с бронецелями разрушает броню до 75 мм, благодаря кумулятивно-фугасному действию. Взрывается мгновенно, при соприкосновении с преградой. Метание производится только из окопа, во избежание поражения метающего. Метать гранату нужно так, чтобы она ударилась о броню своим дном. Этому способствует ее балансировка и стабилизатор полета, состоящий из двух матерчатых лент и колпака, выполняющих роль парашюта при полете гранаты. Вес гранаты 100 г. Внешне граната выглядит следующим образом: цилиндрический корпус, переходящий в конус. Ниже его усеченной части- деревянная рукоятка, в верхней ее части продет шплинт чеки, удерживающий рычаг. Пытаться отвернуть рукоятку для извлечения запала- недопустимо.РПГ-43 чрезвычайно опасна. Особое внимание на экземпляры с отгнившей рукояткой и отвалившимся колпаком стабилизатора.
Германская ручная граната М-24 обр.1924 г.
	Осколочно-фугасная дистанционная наступательная граната. Применялась немцами на всех фронтах. В просторечии именуется «толокушкой» из-за внешнего сходства. Вес гранаты- около 500 г; вес разрывного заряда-180 г; время горения дистанционного состава-4-4,5сек.; радиус разлета убойных осколков-15 м; радиус фугасного действия-3-6 м; опасна на расстоянии до 100 м; длина гранаты 360 мм; диаметр корпуса-60 мм. Состоит из стального корпуса с детонатором и рукоятки, в которой помещается механизм воспламенения и замедления. Полностью гранаты снаряжались непосредственно перед боем. На полях сражений М-24 часто встречаются гранаты полностью снаряженные, либо по различным причинам не взорвавшиеся. Отличительный признак- отсутствуют предохранительный колпак и фарфоровый шарик-кольцо со шнуром. М-24 имела терочный механизм воспламенения. Время горения замедлительного состава 4-4,5сек., примерно такое же, как и в отечественных гранатах. Встречающееся в художественной литературе утверждение о том, что замедлитель немецких гранат горел 8 секунд и наши воины успевали забросить гранату назад, к немцам, трудно считать правдоподобным. Встречающиеся в процессе поиска М-24,как правило, насквозь проржавевшие, с отгнившими рукоятками. М-24 снаряжались литым, чешуйчатым, гранулированным тротилом и другими взрывчатыми веществами. Особенно опасны гранаты имеющие медный корпус капсюлядетонатора. Встречается дымовая граната(Stielhandgranate 24 Nb.) имеющая в нижней части корпуса расположенные по периметру буртика отверстия, на корпусе белая полоса и буквы “Nb.”.Под Лугой находили зажигательные гранаты, снаряженные красным фосфором.
Германская ручная граната М-29 обр.1939 г.
	Осколочно-фугасная дистанционная наступательная граната. Применялась немцами на всех фронтах. В просторечии именуется «яйцо» из-за внешнего сходства. Вес гранаты - около 200 г; вес разрывного заряда-110 г; время горения дистанционного состава-4-4.5 сек.; радиус убойного действия осколков около 10-15 м; опасна на расстоянии до 100 м; высота с запалом-110 мм; диаметр корпуса-56-57 мм. Граната состоит из яйцевидного корпуса с разрывным зарядом, воспламенительного механизма и капсюля-детонатора №8. Воспламенительный механизм гранаты терочного типа. Он состоит из предохранительного колпачка с сдвоенным шнуром длиной около 6 см, алюминивой втулки с терочным запалом, на которую с одной стороны наглухо навернута квадратная шайба, а с другой стороны ввинчена трубка с дистанционным составом, на который одевается КД№8.В походном положении запалы (воспламенительные трубки) хранятся отдельно от гранат. На их резьбовую запала наворачивается предохранительный колпачок-наперсток, который предохраняет дистанционный состав от сырости. Колпачок изготовляют из пластмассы разных цветов или из латуни.
Приспособление для отстрела гранаты М-39 из сигнального пистолета	Встречаются гранаты с кольцом для подвески на пояс, расположенным со стороны противоположной запалу (на макушке). На Волховском фронте находили гранату М-39 с приспособлением для обстрела гранаты из сигнального пистолета (ракетницы). Приспособление представляет собой трубку из прессованного картона (или бакелита), в которую снизу ввернута дюралевая втулка с капсюлем, вышибным пороховым зарядом и ударным механизмом. Внутри бакелитовой трубки алюминиевая трубочка диаметром 8 мм с капсюлем. На верхний конец навернута карболитовая муфта с запрессованной в нее стальной дистанционной трубкой для ввертывания в корпус М-39.На ниппель дистанционной трубки одевался капсюль-детонатор№8.Для выстрела в ракетницу вставлялась специальная удлиненная гильза с большим отверстием в дне.
